加工中心作為現代制造業的核心設備，其自動換刀系統（ATC）的穩定性直接影響生產效率和加工質量。然而，在實際生產中，換刀故障仍然較為常見。下面華亞數控小編將深入分析加工中心換刀故障原因，并提供相應的解決方案，幫助用戶快速排查和解決故障，確保設備高效運行。
一、加工中心換刀故障的常見原因

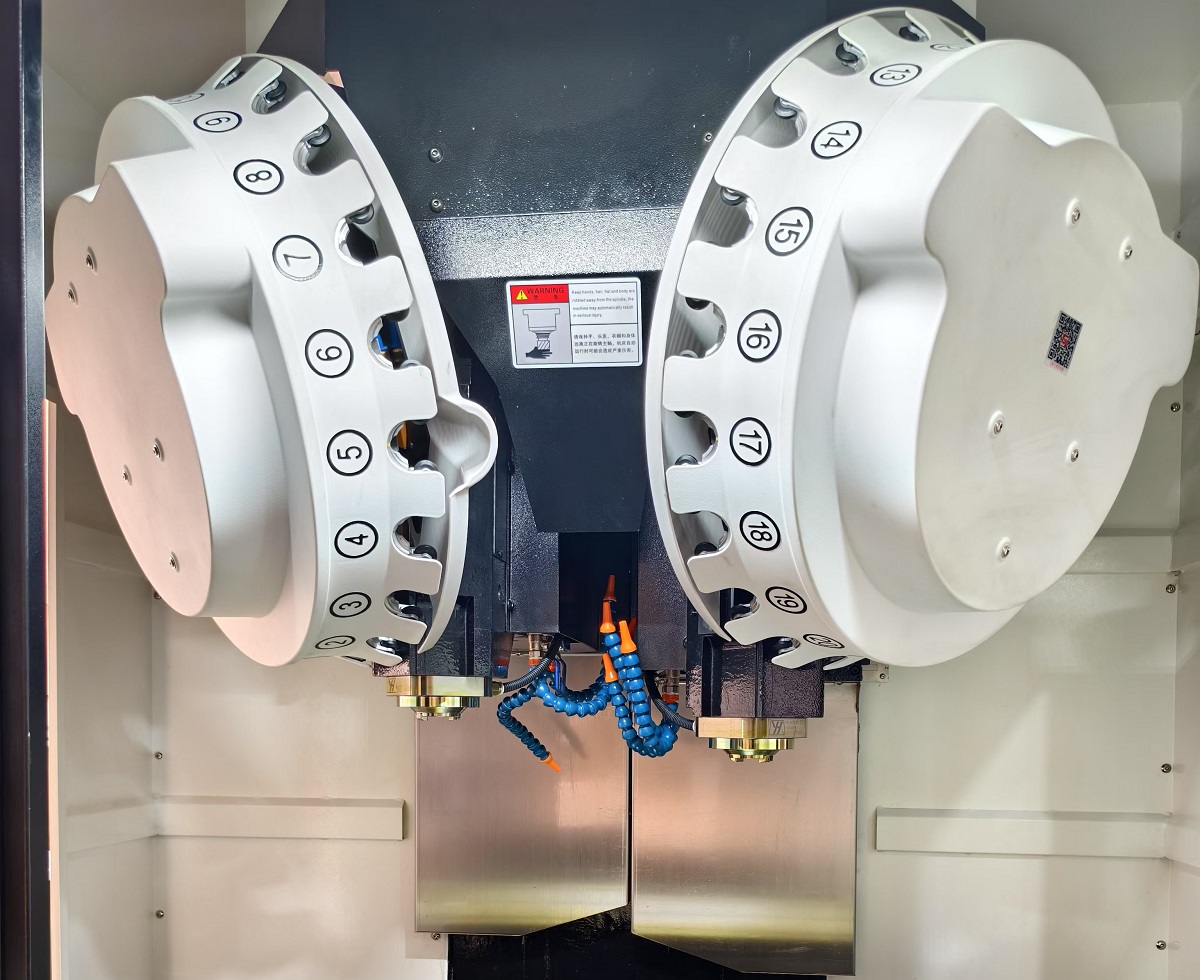

1.刀庫故障
刀庫是自動換刀系統的核心組成部分，其故障可能導致?lián)Q刀失敗或刀具掉落。常見原因包括：
刀庫無法轉動或轉動不到位：可能由于電機聯軸器松動、變頻器故障、PLC控制信號異常或電網電壓過低導致。
刀套無法夾緊或松開刀具：可能因刀套彈簧松動、刀具超重或限位開關信號異常。
刀套上下不到位或無法拆卸：可能由機械調整不當、限位開關故障或氣壓不足引起。
2.換刀機械手故障
機械手負責抓取和交換刀具，其故障可能導致刀具掉落或換刀超時。常見原因包括：
刀具夾不緊或松不開：可能因氣壓不足、碟簧變形、液壓缸故障或拉釘連接松動。
刀具交換時掉落：可能因主軸箱未到位、換刀點漂移或機械手定位不準確。
換刀速度異常：可能因氣閥開度調節不當或氣壓不穩定。
3.控制系統故障
PLC（可編程邏輯控制器）和數控系統是換刀動作的核心控制單元，其故障可能導致?lián)Q刀程序中斷或異常。常見原因包括：
輸入/輸出信號異常：如感應開關損壞、線路接觸不良或PLC程序錯誤。
換刀程序錯誤：如換刀指令丟失、參數設置錯誤或宏程序異常。
主軸準停位置不準確：可能因傳感器故障或信號干擾導致刀具無法正確安裝。
二、加工中心換刀故障的解決方案
1.刀庫故障排查與修復
檢查電機和聯軸器：確保連接牢固，變頻器參數正確，電網電壓符合要求。
調整刀套彈簧和限位開關：確保刀具夾緊力適中，信號反饋正常。
校準刀庫位置：使用調試模式檢查刀庫轉動是否順暢，必要時重新設定參數。
2.機械手故障排查與優化
檢查氣壓系統：確保氣動回路無泄漏，氣壓穩定在0.5~0.7MPa。
調整機械手夾緊機構：檢查碟簧、拉釘和液壓缸狀態，必要時更換磨損部件。
校準換刀點：使用對刀儀或手動模式調整機械手運動軌跡，確保換刀點準確。
3.控制系統故障診斷與修復
檢查PLC信號：使用診斷工具檢測輸入/輸出信號狀態，排查異常開關或線路問題。
更新或修復換刀程序：對比備份程序，修復丟失或錯誤的指令代碼。
校準主軸準停：檢查傳感器信號，調整定位參數，確保刀具安裝精度。
加工中心換刀故障可能由機械、電氣或控制多方面原因引起，及時排查和優化是保障生產效率的關鍵。本文分析了加工中心換刀故障原因，并提供解決方案，幫助企業減少停機時間，提高設備穩定性。如遇復雜故障，建議聯系專業技術人員進行診斷和維修。
